Perancangan Aplikasi Basis Data dengan SQL Server dan Visual STudio

Assalamu'alaikum Wr. Wb.

Pada postingan kali ini saya menulis tentang perancangan basis data (database) dari sebuah struk Bengkel Motor.
Perancangannya melewati beberapa tahap diantaranya Unnormalized, 1NF, 2NF, 3NF & Relasi. setelah perancangan selessai, maka saya lanjut ke tahap penerapannya yaitu dengan membuat server data base dan tabel-tabel di software SQL SERVER. Setelah tabel-tabel tersebut selesai saya buat project web dengan menggunakan visual studio (ASP.NET) lalu mengkoneksikannya dengan database yang telah dibuat di SQL Server tadi.
Dalam Aplikasi yang dibuat tadi menngunakan VS saya berikan perintah -  perintah SQL terutama DML yaitu update, insert, dan delete.
Oke supaya lebih jelasnya lihat detail sebagai berikut :

Tahap Pembuatan Perancangan DATA BASE

 gambar contoh struk bengkel

1. Tahapan pertama dalam perancangan database berdasarkan dari hasil analisis struk diatas adalah dengan cara membuat Unnormalisasi.

          Bentuk ini merupakan kondisi data apa adanya, tidak mengikuti suatu format tertentu termasuk ketidak lengkapan ataupun redundans.

gambar unnormalisasi

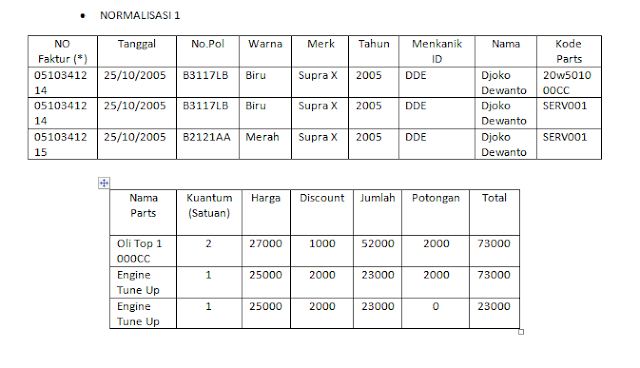

     2. Normal Form (1NF)

Bentuk normal yang pertama atau 1NF mensyaratkan beberapa kondisi dalam sebuah database, berikut adalah fungsi dari bentuk normal pertama ini.

• Menghilangkan duplikasi kolom dari tabel yang sama.
• Buat tabel terpisah untuk masing-masing kelompok data terkait dan mengidentifikasi setiap baris dengan kolom yang unik (primary key).

  3. Normal Form (2NF)

Syarat untuk menerapkan normalisasi bentuk kedua ini adalah data telah dibentuk dalam 1NF, berikut adalah beberapa fungsi normalisasi 2NF.

• Menghapus beberapa subset data yang ada pada tabel dan menempatkan mereka pada tabel terpisah.
• Menciptakan hubungan antara tabel baru dan tabel lama dengan menciptakan foreign key.
• Tidak ada atribut dalam tabel yang secara fungsional bergantung pada candidate key tabel tersebut.

Bentuk normal kedua dengan melakukan dekomposisi tabel diatas menjadi beberapa tabel dan menentukan primary key dari tiap-tiap tabel tersebut dan atribut kunci haruslah unik.



     4. Normal Form (3NF)

Normalisasi database dalam bentuk 3NF bertujuan untuk menghilangkan seluruh atribut atau field yang tidak berhubungan dengan primary key. Dengan demikian tidak ada ketergantungan transitif pada setiap kandidat key. Syarat dari bentuk normal ketiga atau 3NF adalah :

• Memenuhi semua persyaratan dari bentuk normal kedua.
• Menghapus kolom yang tidak tergantung pada primary key.

dan tahap terakhir membuat Tabel Relasi yang menghubungkan antara primary key untuk saling bisa berbagi data.




Setelah Perancangan data base nya selesai maka kita lajutkan dengan pembuatan BASIS DATA dengan menggunakan SQL SERVER sesuai dengan bentuk normalisasi yang terakhir.

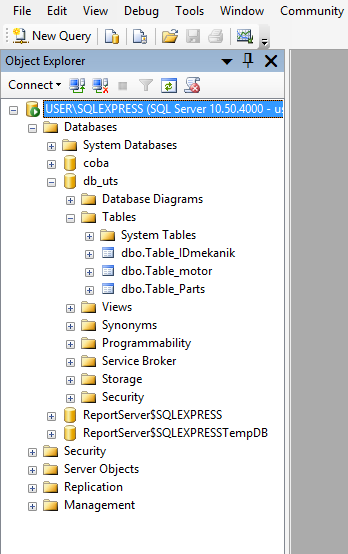

Ok, pertama nyalakan Connection pada SQL SERVER kemudian buat Database dan beberapa tabel yang akan diperlukan. lihat gambar dibawah ini:

disini saya membuat database dengan nama "db_uts", dan didalamnya terdapat 3 tabel. berikut gambar rincian tabelnya:

tabel IDmekanik

tabel Motor

tabel Parts

 Setelah database selesai dibuat. langkah selanjutnya membuat Aplikasi website pada visual studio (ASP.Net)
  saya membuat 4 From diantaranya :

saya juga membuat folder baru yang berisikan image untuk menginput gambar pada layer/tampilan web.

Dan dibawah ini adalah Design dari tampilan yang saya buat:

tampilan dari menu utama

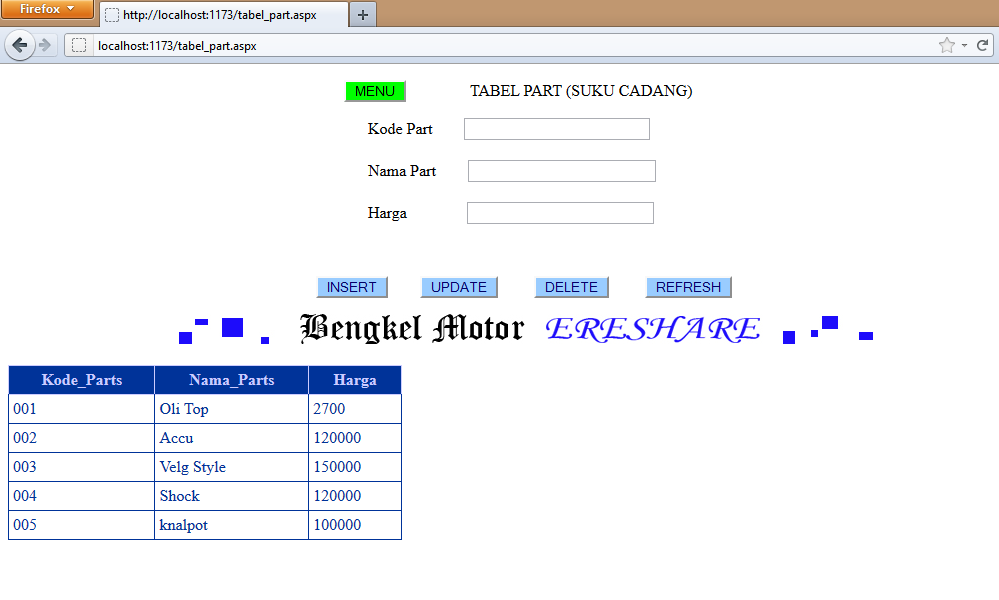

tampilan dari tabel Spare part

tampilan dari tabel Mekanik

tampilan data Motor

Sekarang masuk ke bagian Source codenya:

• untuk menginput image pada form seperti gambar diatas saya mengunakan toolbox "image".

sebelumnya menginput gambar terlebih dahulu pada tab search solution di dalam folder baru.
kemudian panggil gambar di dalam properties yg ada pada image pada tab "image URL" tentukan destination image yang akan kita input pilih ok.
maka gambar akan muncul....

• Source code untuk Button INSERT

Protected Sub insert_Click(sender As Object, e As EventArgs) Handles insert.Click
        dbCon()
        Dim query As New SqlCommand("Insert Into Table_motor values('" & txtnopol.Text & "','" & txtwarna.Text & "','" & txtmerk.Text & "','" & txtthn.Text & "')", sqlCon)
        Dim x = query.ExecuteNonQuery()
        If x = 1 Then
            MsgBox("Data Berhasil Disimpan", MsgBoxStyle.Information, "Sukses")
            tampil_data()
        Else
            MsgBox("Data Gagal Disimpan", MsgBoxStyle.Critical, "Gagal")
        End If
        sqlCon.Close()
        Response.Redirect("tabel_motor.aspx")
    End Sub

• Source code untuk Button UPDATE

Protected Sub updt_Click(sender As Object, e As EventArgs) Handles updt.Click
        dbCon()
        Dim query As New SqlCommand("Update Table_motor set warna='" & txtwarna.Text & "', merk='" & txtmerk.Text & "', tahun='" & txtthn.Text & "' Where nopolisi = '" & txtnopol.Text & "'", sqlCon)
        Dim x = query.ExecuteNonQuery()
        If x = 1 Then
            MsgBox("Data Berhasil di Edit", MsgBoxStyle.Information, "Sukses")
            tampil_data()
        Else
            MsgBox("Data Gagal di Edit", MsgBoxStyle.Critical, "Gagal")
        End If
        sqlCon.Close()
        Response.Redirect("tabel_motor.aspx")
    End Sub

• Source code untuk Button DELETE

Protected Sub Button3_Click(sender As Object, e As EventArgs) Handles Button3.Click
        dbCon()
        Dim query As New SqlCommand("Delete Table_motor where nopolisi = '" & txtnopol.Text & "'", sqlCon)
        Dim x = query.ExecuteNonQuery()
        If x = 1 Then
            MsgBox("Data Berhasil di Hapus", MsgBoxStyle.Information, "Sukses")
            tampil_data()
        Else
            MsgBox("Data Gagal di Hapus", MsgBoxStyle.Critical, "Gagal")
        End If
        sqlCon.Close()
        Response.Redirect("tabel_motor.aspx")
    End Sub

• dan Source code untuk koneksi ke SQL Server

Imports System.Data
Imports System.Data.OleDb
Imports System.Data.SqlClient
Module Module1

    Public sqlCon As New SqlConnection
    Public Sub dbCon()
        Dim server As String
        server = "Data Source=.\SQLEXPRESS;Database=db_uts;Integrated Security=true"
        sqlCon = New SqlConnection(server)
        sqlCon.Open()
    End Sub
End Module

*Dan sekedar mengingatkan setiap form yang dibuat jangan lupa untuk menambahkan source code import seperti diatas

dibawah ini hasil dari nge run dari projek diatas..

mohon maaf bila masih banyak kekurangan dari program yang saya buat dan apabila masih ada kurang kejelasan mengenai penjelasan diatas bisa berkomentar di kolom komentar dibawah,,,,,,

Terimakasih.. ^_^

 by: Zhak *
